一、夹具功能

夹具或卡具是指机械制造过程中用来固定加工对象，以便迅速、方便、安全地安装工件的装置。通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置 、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。

二、夹具分类

1、万能通用夹具：如机用虎钳、卡盘、吸盘、分度头和回转工作台等，有很大的通用性，能较好地适应加工工序和加工对象的变换，其中大多数已成为机床的一种标准附件。

2、专用性夹具：为某种产品零件在某道工序上的装夹需要而专门设计制造，服务对象专一，针对性强，一般由产品制造厂自行设计。如车床夹具、铣床夹具、钻模、镗模和随行夹具。

3、可调夹具：可以更换或调整元件的专用夹具。

4、组合夹具：由不同形状、规格和用途的标准化元件组成的夹具，适用于新产品试制和产品经常更换的单件、小批生产以及临时任务。

三、夹具应用

以焊接夹具、检验夹具、装配夹具、机床夹具等最为常见。

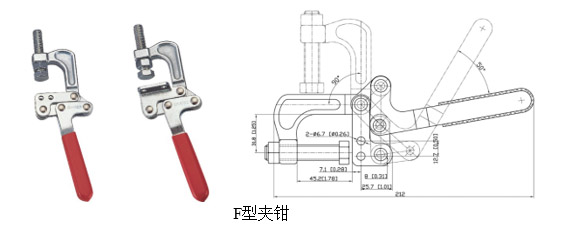

F型夹钳

四、工装夹具小视频

请点击查看：工装夹具设计
